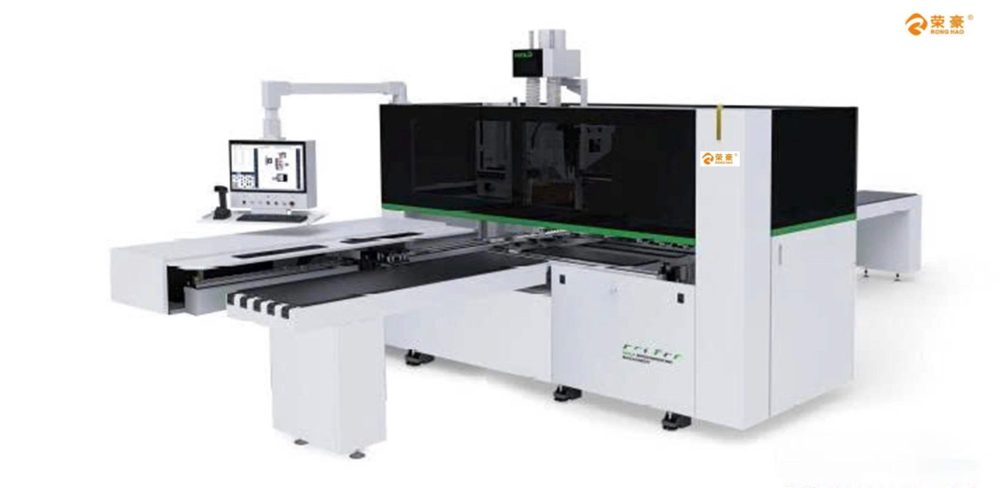

Máy khoan CNC 6 mặt thay dao tự động RH611JH6

Kích thước thiết bị: Xấp xỉ 5900x2960x2500mm
Cổng hút bụi:
Cổng hút bụi trên φ200mm*1
Cổng hút bụi dưới φ150mm
Trục phay:
Tổng công suất: Xấp xỉ Công suất động cơ trục chính: 27,8 kW
Công suất động cơ trục chính: 6 kW (trục chính thay dao tự động phía trên),
Trục chính phía dưới: 6 kW*2
Tốc độ trục chính: 18000 vòng/phút
Tốc độ định vị tối đa:
Tốc độ trục X: 130 m/phút
Tốc độ trục Y: 100 m/phút
Tốc độ trục Z: 30 m/phút
Tốc độ trục A: 60 m/phút
Tốc độ trục U: 130 m/phút
Tốc độ trục V: 100 m/phút
Tốc độ trục W: 30 m/phút
Bộ phận khoan:
Mũi khoan đứng phía trên: 10
Mũi khoan ngang phía trên
Hướng X: 2+2
Hướng Y: 2+2
Mũi khoan đứng phía dưới: 9
Phạm vi kích thước gia công: Chiều rộng tối thiểu của tấm kim loại: 30 mm
Chiều rộng tối đa của tấm: 1200 mm
Chiều dài tối thiểu của tấm: 70 mm
Chiều dài tối đa của tấm: 3300 mm
Độ dày tối thiểu của tấm: 9mm
Độ dày ván tối đa: 55mm
Gia công cạnh (lưỡi cưa)
Độ sâu cắt tối đa: 8mm

 Máy tiện có hộp chứa sáu dụng cụ, trục chính thay dao tự động thẳng hàng, có khả năng phay, tạo rãnh dây mỏng, rãnh dải mỏng và các quy trình cán mỏng.

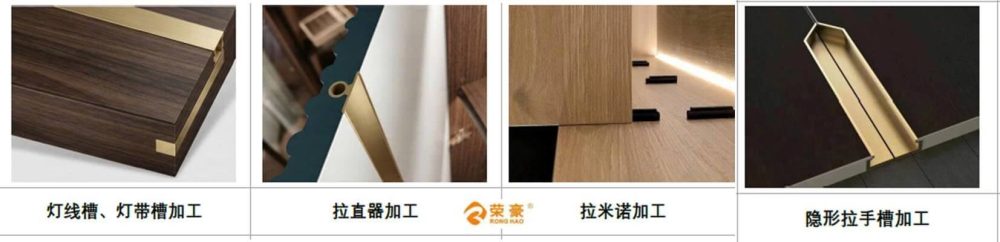

 Bộ phận gia công phía dưới có thiết kế trục chính kép 6kW, cho phép khách hàng lắp đặt hai dao phay cho các quy trình khác nhau (ví dụ: một dao để làm thẳng, dao còn lại để tạo rãnh dọc như rãnh mỏng), loại bỏ nhu cầu thay dao thủ công và nâng cao hiệu quả gia công.

 Thiết bị hút bụi bổ sung với lỗ mở trung tâm ở túi khoan phía trên giải quyết hiệu quả vấn đề bụi trên bề mặt ván.

 Gia công ván có kích thước tối thiểu 70mm x 30mm.

 Kẹp phôi được thiết kế độc đáo với lỗ mở trung tâm cho phép khoan thuận tiện các ván nhỏ gần kẹp. Kẹp đơn với bốn trụ định vị cung cấp độ ổn định cao hơn khi gia công các dải nhỏ.

 Một bơm tăng áp cung cấp khí độc lập cho túi khoan, đảm bảo độ sâu lỗ đáng tin cậy và được bảo đảm.

 Thiết bị định vị thông minh và hệ thống căn chỉnh cạnh thông minh cung cấp khả năng căn giữa thông minh cho các lỗi góc, đảm bảo định vị không bị ảnh hưởng ngay cả với các tấm cong hoặc hình quạt.

* **Tích hợp với nhiều phần mềm chia đơn hàng:**

* **Ghi nhãn kích thước tự động:** Tích hợp với phần mềm chia đơn hàng, hiển thị độ dày của dải dán cạnh bốn mặt để dễ dàng đặt tấm.

* **Hỗ trợ chức năng mô phỏng:** Cho phép xem trước các thao tác xử lý để tránh xử lý sai.

* **Phân tích dữ liệu lớn:** Theo dõi số lần mỗi mũi khoan được sử dụng để đạt đến giới hạn sử dụng đã đặt, nhắc nhở thay thế mũi khoan.

* **Chức năng thống kê xử lý:** Theo dõi thông tin mã QR cho mỗi tấm, thời gian bắt đầu xử lý, thời gian kết thúc, thời gian xử lý và khoảng thời gian giữa các lần đặt tấm, giúp quản lý hiệu suất của nhân viên.

* **Phân biệt giữa các tệp đã xử lý và đang chờ xử lý:** Giúp dễ dàng kiểm tra các tấm bị bỏ sót.

* * **Hệ thống CNC đa trục với công nghệ đa kênh:** Máy quét trước nhiều tấm ván cần gia công trong quá trình gia công phôi, xếp chúng vào hàng đợi để giảm thời gian quét. Đồng thời, công nghệ điều khiển đa kênh được sử dụng để điều khiển việc xuất vật liệu và gia công; tấm ván có thể nhanh chóng quay trở lại vị trí tiếp nhận để gia công sau khi tách khỏi kẹp.

* **Dịch vụ từ xa dựa trên mạng:** Cho phép cập nhật và sao lưu máy từ xa. Công nghệ truyền thông bus cung cấp thông tin cảnh báo thuận tiện và chi tiết hơn, đồng thời tích hợp tốt hơn với giao diện cảnh báo của hệ thống MES.

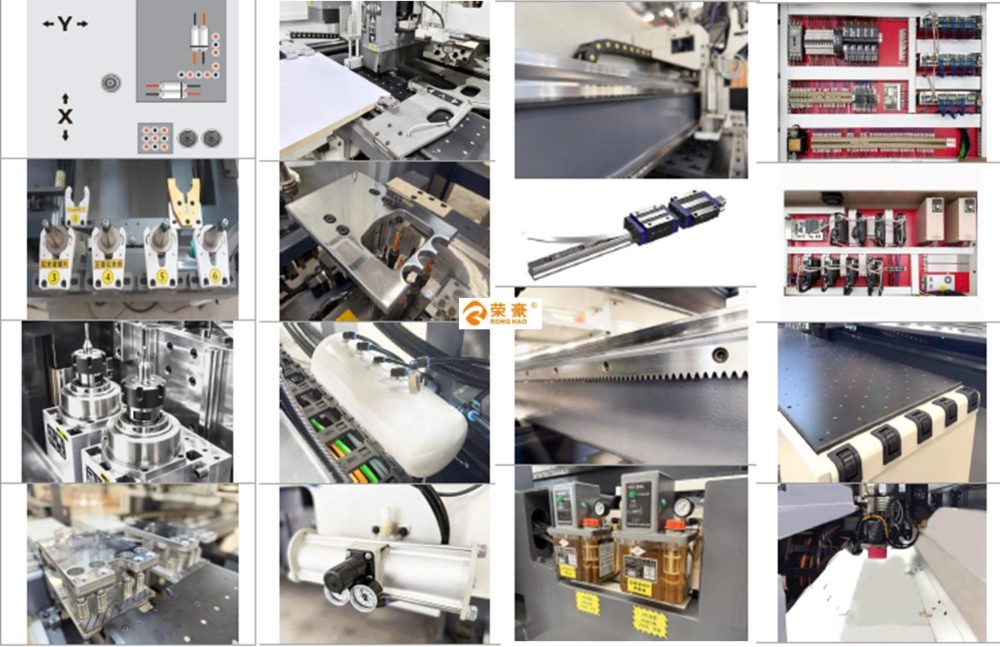

Bố trí túi khoan
Đầu trên: 1 túi khoan trên, 1 bộ dao phay ngón động cơ 6KW, hộp chứa 6 dụng cụ
Hộp chứa dụng cụ tuyến tính
Đầu dưới: 1 túi khoan dưới, 2 bộ dao phay ngón động cơ;

Túi khoan trên: 10 mũi khoan đứng, 8 mũi khoan ngang;

Túi khoan dưới: 9 mũi khoan đứng;

Hộp chứa 6 dụng cụ với bộ thay dao tự động tuyến tính + bộ cài đặt dao tự động
Đáp ứng nhu cầu gia công đa dạng của khách hàng. Bộ phận gia công dưới: Hai trục chính dưới

6KW*2, khách hàng có thể lắp đặt 2 dao phay ngón cho các quy trình khác nhau

(ví dụ: một cho máy nắn thẳng, một cho máng đèn

và các rãnh đứng khác), loại bỏ nhu cầu thay dao thủ công và nâng cao hiệu quả gia công.

Bộ kẹp liên kết kép
Điều khiển servo bộ kẹp kép để định vị chính xác.

Bốn cột định vị để gia công tấm nhỏ ổn định hơn.

Bộ kẹp có chức năng thổi khí để loại bỏ bụi và ngăn ngừa hư hại vật liệu.

Thiết bị định vị trên thông minh + Thiết bị nghiêng bên thông minh
Thiết bị định vị trên sử dụng phương pháp căn chỉnh chéo, đảm bảo định vị không bị ảnh hưởng đối với các vật liệu cong hoặc hình quả chuối.

Thiết bị nghiêng bên tự động đo chiều rộng phôi và nhanh chóng điều chỉnh các lỗi định vị. Bàn đỡ nổi độc lập
Giá đỡ nổi đảm bảo phân bố lực đều trên vật liệu, đảm bảo độ chính xác gia công. Bình khí ổn định
Cung cấp áp suất làm việc ổn định hơn. Bộ tăng áp khí nén
Duy trì áp suất ổn định để khoan sâu chính xác hơn.

Ray dẫn hướng chống bụi bằng thép dải độ chính xác cao
Thương hiệu Roster của Đức; Thanh trượt gạt bụi bằng kim loại kép với ray dẫn hướng chống bụi bằng thép dải độ chính xác cao; Ngăn ngừa tích tụ bụi trong các nắp nhựa lỗ vít, kéo dài tuổi thọ của thanh trượt. Bánh răng và thanh răng độ chính xác cao
Thép hợp kim độ cứng cao, khả năng chịu tải cao, chuyển động trơn tru và độ ồn thấp. Hệ thống bôi trơn dầu tự động
Hệ thống bôi trơn dầu tự động có thể điều chỉnh giúp kéo dài tuổi thọ thiết bị.

Lưu ý: Công ty chúng tôi liên tục cải tiến và cập nhật các thông số kỹ thuật và chi tiết thiết kế sản phẩm. Các chức năng và thông số trên có thể được tối ưu hóa và cải tiến. Vui lòng xác nhận với các đơn vị bán hàng được ủy quyền. Trang 6 Doanh nghiệp “Tiểu Khổng Lồ” Chuyên Ngành, Tinh Tế và Sáng Tạo Quốc Gia

Hệ Thống Điều Khiển Mạch Điện
Các linh kiện điện hạ thế được lựa chọn từ các thương hiệu nổi tiếng, có khả năng chống nhiễu mạnh, đảm bảo thiết bị hoạt động trơn tru và ổn định hơn.

Hệ Thống Điều Khiển Servo
Bộ truyền động servo bus hiệu suất cao, động cơ giá trị tuyệt đối, khả năng chống nhiễu mạnh, không cần quay về điểm gốc, tránh sai số do nhiễu với công tắc điểm gốc.

Bệ Cấp Liệu Nổi Trên Khí
Dễ dàng cấp liệu, tránh làm trầy xước ván.

Phễu Thu Bụi
Được trang bị chức năng thổi khí, nhanh chóng thu gom mùn cưa và bụi từ đáy thiết bị vào cổng hút bụi.

Bệ Xả Liệu Nổi Trên Khí Tiêu Chuẩn
Chế độ xử lý tiến và tiến ra ngoài.
