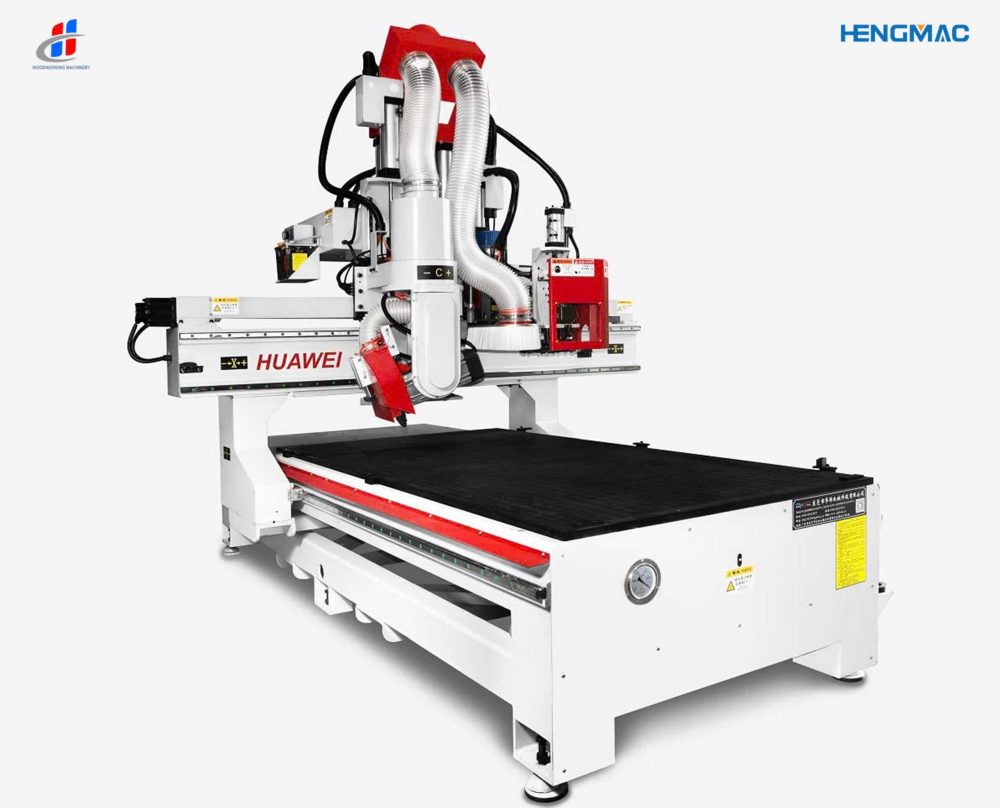

máy phay cnc có trục cưa thay dao tự động HW-1325-ATC1+WJ

• 1. Kích thước bàn làm việc hút chân không: 1220*2440mm; Số lượng: 1 chiếc
• 2. Hành trình chuyển động:
  Hành trình trục X: 1220mm
  Hành trình trục Y: 2440mm
  Hành trình trục Z: 200mm
  Hành trình trục B: 0-90°
  Hành trình trục C: ±180°
• 3. Tốc độ di chuyển tối đa:
  Tốc độ trục X: 40m/phút
  Tốc độ trục Y: 40m/phút
  Tốc độ trục Z: 15m/phút
• 4. Công suất đầu vào: Khoảng 28,75 kW
• 5. Điện áp hoạt động tiêu chuẩn: 380V×3P
• 6. Nguồn điện: 380V/50Hz
• 7. Kích thước thực tế của máy: Dài×Rộng×Cao: 4100×2400×2600mm
• 8. Tổng trọng lượng máy: Khoảng 4500kg.

1. Hệ thống CNC:

· LNC (Đài Loan)

· Hệ thống điều khiển bằng máy tính với màn hình hiển thị

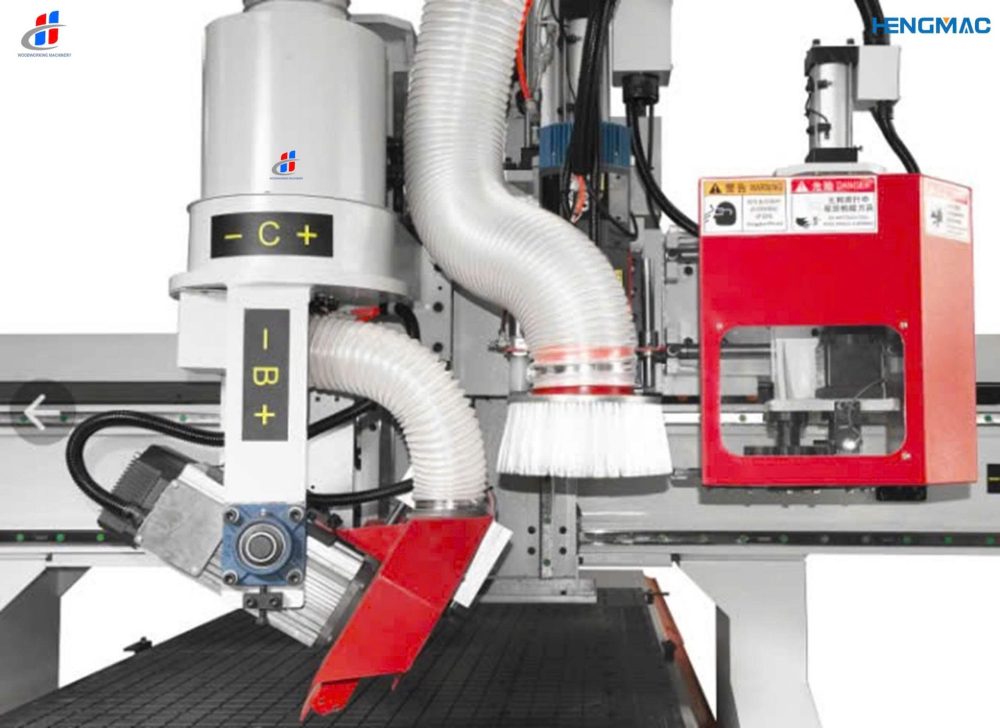

1. 2. Trục chính gia công:
2. • Số lượng trục chính thay dao tự động: 1; Công suất động cơ: 9.0kw (Trục chính thay dao tự động Huawei)
3. **Kho chứa dao kiểu mũ:**
4. • Dung lượng chứa dao: 8 chiếc
5. • Thông số kỹ thuật giá đỡ dao: ISO30
6. • Thông số kỹ thuật kẹp dao: ER32

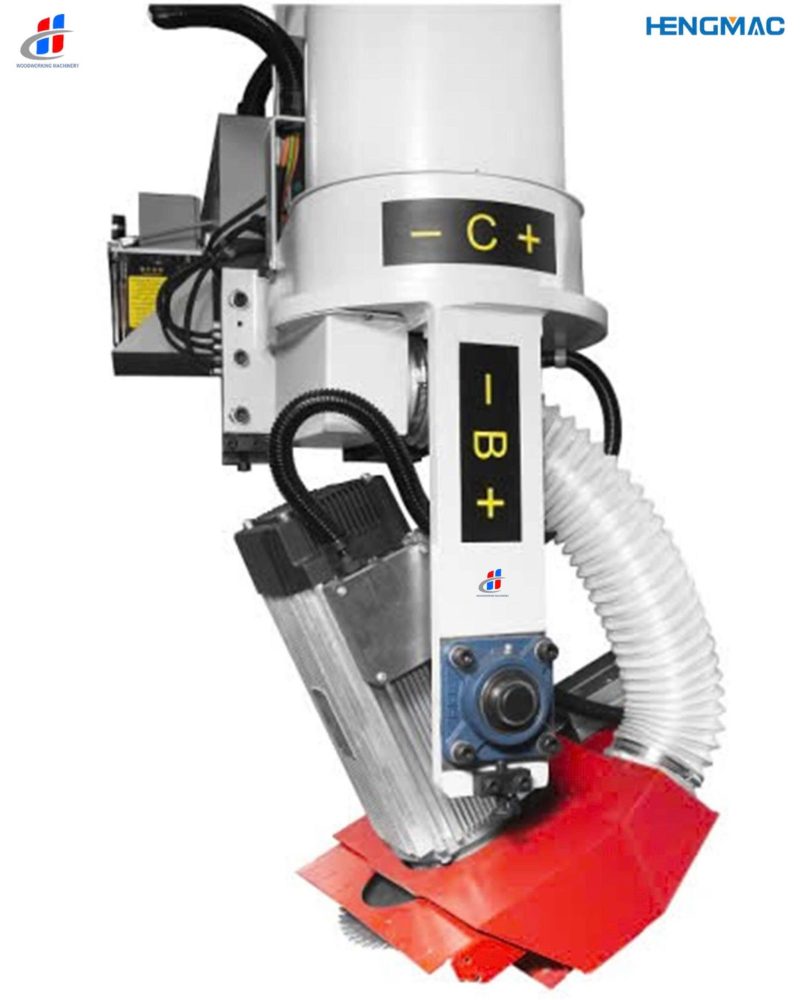

7. • Trục cưa 5 trục:
8. Lõi trục chính: φ30mm; Có thể chứa lưỡi cưa: φ200-305mm; Công suất động cơ: 5.5kw

3. Động cơ Servo Huichuan:

Trục X: 1.5kw

Trục Y: 2.0kw + bộ giảm tốc

Trục Z: 1.0kw

④Trục B: 750w

⑤Trục C: 1.5kw

4. Biến tần Sifang: 9.0kw

5. Bơm chân không Đài Loan Shanggang:

• Công suất: 7.5kw

• Số lượng: 1 chiếc

• Lưu lượng chân không: 250m³/h

6. Cấu hình truyền động: (Thương hiệu SLM của Đức)

Trục X: Ray dẫn hướng tuyến tính chính xác HGH30HA

Trục Y: Ray dẫn hướng tuyến tính chính xác HGH25HA

Trục Z: Ray dẫn hướng tuyến tính chính xác HGH25HA

Các trục X, Y và Z đều sử dụng ray dẫn hướng tuyến tính chính xác

• Độ chính xác định vị cao, chuyển động mượt mà, linh hoạt và ổn định, cho phép chuyển động tốc độ cao. Giảm tiêu thụ điện năng của máy công cụ;

7. Phương pháp truyền động: (Thương hiệu SLM của Đức)

Trục X: Trục vít bi chính xác 32-32
Trục Y: Trục vít bi chính xác 50-50
Trục Z: Trục vít bi chính xác 32-10

Cả ba trục X, Y và Z đều sử dụng truyền động trục vít bi.

Độ chính xác cao, tổn thất ma sát thấp và hiệu suất truyền động cao; sử dụng vòng bi, mô-men xoắn khởi động cực nhỏ, loại bỏ hiện tượng trượt thường thấy trong chuyển động trượt, đảm bảo cấp liệu vi mô chính xác.

8. Linh kiện khí nén Đài Loan: Airtac

9. Công tắc tơ AC: Schneider Electric (Pháp)

10. Công tắc giới hạn (Công tắc về 0): Omron (Nhật Bản)

11. Cáp mềm dẻo cao (Shenzhen Shun Dian)

12. Giá đỡ cáp kỹ thuật

Công nghệ gia công khung thân máy tuyệt vời

• Hàn kết cấu thép, với mối hàn kỹ lưỡng giữa các bộ phận

• Tôi ở 600 độ C, với thời gian xử lý nhiệt đủ để ngăn ngừa biến dạng do lực dư bên trong trong quá trình sử dụng. Rung động giúp loại bỏ ứng suất, cải thiện tính dẻo và độ bền của kim loại, đồng thời duy trì độ chính xác cơ học tốt.

• Toàn bộ máy được gia công chính xác bằng máy phay giàn CNC 5 mặt cỡ lớn. Máy phay giàn này có tốc độ và độ chính xác cao, thực hiện phay thô và phay tinh, khoan và taro, đảm bảo tất cả các dung sai hình học tương ứng của thân máy đáp ứng tiêu chuẩn và khung máy bền chắc.

• Sơn: Máy móc và tất cả các bộ phận đều sử dụng quy trình phun cát không bụi và sơn nung, tạo ra bề mặt sơn ổn định, khó bong tróc, cải thiện đáng kể khả năng chống ăn mòn. Nó có đặc tính tự làm sạch, loại bỏ bụi, dầu và các chất gây ô nhiễm khác. Quá trình nung còn giúp tăng cường độ cứng và kéo dài tuổi thọ.
